Кожухотрубчатые теплообменники: устройство и принцип работы

Кожухотрубчатые теплообменники относятся к наиболее распространённому типу теплообменного оборудования в нефтехимической, нефтеперерабатывающей, газовой, энергетической и химической промышленности. Их популярность объясняется высокой надёжностью, универсальностью применения и возможностью работы при высоких давлениях и температурах. Такие аппараты используются там, где требуется эффективная передача тепла между двумя средами без их смешивания. Чтобы узнать подробности о продукции и оформить заказ, вы можете перейти на сайт компании и ознакомиться с полным каталогом оборудования.

Что представляет собой кожухотрубчатый теплообменник

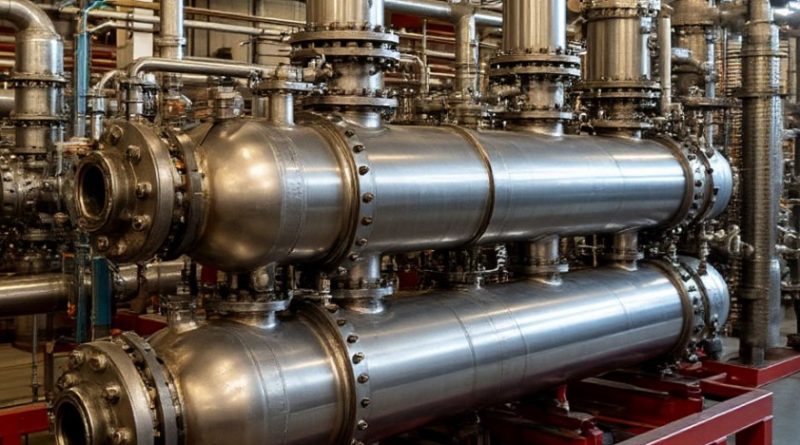

Кожухотрубчатый теплообменник представляет собой аппарат, в котором одна среда движется внутри труб, а другая — в межтрубном пространстве внутри корпуса (кожуха). При этом тепло передаётся через стенки труб, что исключает прямой контакт сред. Конструкция позволяет эффективно использовать большую площадь теплообмена при компактных размерах оборудования. Благодаря этому кожухотрубчатые аппараты применяются как в малых технологических установках, так и в крупных промышленных комплексах.

Основные элементы конструкции

Конструкция кожухотрубчатого теплообменника включает несколько ключевых узлов, каждый из которых выполняет важную функцию в процессе теплообмена. Основой является цилиндрический корпус, называемый кожухом. Внутри него располагается трубный пучок, состоящий из множества параллельных труб малого диаметра. Концы труб закрепляются в трубных решётках, которые обеспечивают герметичность и фиксируют положение труб. Для направления потока теплоносителя внутри корпуса устанавливаются перегородки, которые заставляют жидкость двигаться зигзагообразно, увеличивая эффективность теплообмена. Также конструкция может включать распределительные камеры, крышки, компенсаторы температурных расширений и опорные элементы.

Принцип работы кожухотрубчатого теплообменника

Принцип работы основан на передаче тепла через металлическую стенку труб. Одна среда подаётся в трубное пространство, другая — в межтрубное. При движении потоков происходит теплообмен: более горячая среда отдаёт тепло через стенку труб, а холодная его принимает. При этом жидкости не смешиваются, что особенно важно при работе с агрессивными, токсичными или разнородными средами. Эффективность процесса зависит от скорости потока, площади поверхности теплообмена, теплопроводности материала и конструкции перегородок, которые создают турбулентность и увеличивают интенсивность передачи тепла.

Виды кожухотрубчатых теплообменников

Существует несколько типов кожухотрубчатых теплообменников, различающихся конструкцией и назначением. Наиболее распространены аппараты с неподвижными трубными решётками, где трубный пучок жёстко закреплён. Такие конструкции просты и надёжны, но ограничены в компенсации температурных расширений. Также применяются аппараты с плавающей головкой, которые позволяют трубному пучку свободно расширяться при нагреве. Это особенно важно при работе с высокими температурами. Отдельно выделяются аппараты с U-образными трубами, где каждая труба имеет изгиб, компенсирующий температурные деформации. Такие конструкции часто используются в условиях переменных температурных нагрузок.

Материалы изготовления

Материалы, применяемые при производстве кожухотрубчатых теплообменников, подбираются в зависимости от условий эксплуатации. Наиболее часто используются углеродистые и нержавеющие стали, а также легированные сплавы. Для агрессивных сред применяются стали с повышенной коррозионной стойкостью, включая нержавеющие марки. В условиях высоких давлений и температур используются жаропрочные сплавы, обеспечивающие стабильность конструкции. Выбор материала напрямую влияет на срок службы оборудования, его безопасность и эффективность теплообмена.

Производство кожухотрубчатых теплообменников

Производство кожухотрубчатых теплообменных аппаратов представляет собой сложный технологический процесс, требующий высокой точности и строгого соблюдения стандартов качества. На первом этапе осуществляется проектирование, в ходе которого рассчитываются тепловые и гидравлические параметры, подбираются материалы и определяется конструкция аппарата. Инженеры учитывают условия эксплуатации, давление, температуру и характеристики рабочих сред.

Далее начинается изготовление элементов конструкции. Корпус теплообменника формируется из металлических листов методом гибки и сварки. Трубные решётки и камеры проходят механическую обработку с высокой точностью, так как от их геометрии зависит герметичность аппарата. Трубный пучок собирается отдельно. Каждая труба проходит контроль качества, после чего устанавливается в трубные решётки и фиксируется сваркой или развальцовкой. Особое внимание уделяется герметичности соединений.

Сварка и контроль качества

Сварочные работы являются одним из ключевых этапов производства. От качества сварных швов зависит безопасность эксплуатации оборудования, особенно при работе под высоким давлением.

После сварки все элементы проходят неразрушающий контроль. Используются методы ультразвуковой дефектоскопии, радиографического контроля и гидравлических испытаний. Это позволяет выявить скрытые дефекты и гарантировать надёжность конструкции. Каждый теплообменник проходит обязательные испытания на прочность и герметичность перед вводом в эксплуатацию.

Сборка и испытания оборудования

После изготовления всех компонентов выполняется окончательная сборка теплообменника. На этом этапе устанавливаются крышки, патрубки, опоры и дополнительные элементы. Затем аппарат проходит комплекс испытаний, включая проверку на давление, герметичность и соответствие проектным параметрам. Только после успешного прохождения всех тестов оборудование допускается к отгрузке заказчику.

Области применения

Кожухотрубчатые теплообменники используются в самых разных отраслях промышленности. В нефтепереработке они применяются для охлаждения и нагрева нефтепродуктов. В химической промышленности — для управления температурными режимами реакций. В энергетике такие аппараты используются в системах охлаждения и конденсации. В пищевой промышленности — для пастеризации и термической обработки продуктов. Также они широко применяются в системах водоподготовки и отопления.

Преимущества кожухотрубчатых теплообменников

Главным преимуществом таких аппаратов является их высокая надёжность и способность работать в условиях высоких давлений и температур. Конструкция позволяет легко адаптировать оборудование под конкретные технологические задачи.

Кроме того, кожухотрубчатые теплообменники отличаются длительным сроком службы, простотой обслуживания и возможностью ремонта отдельных элементов без полной замены оборудования. Кожухотрубчатые теплообменники остаются одним из ключевых видов промышленного оборудования благодаря своей универсальности и высокой эффективности. Их конструкция обеспечивает стабильную работу в сложных условиях, а современные технологии производства позволяют создавать аппараты, отвечающие самым строгим требованиям промышленной безопасности.

Грамотное проектирование, качественное изготовление и строгий контроль на всех этапах производства делают такие теплообменники надёжным решением для предприятий различных отраслей, где требуется эффективный и безопасный теплообмен между технологическими средами.
